[LOGIC] Logic Analyzer dirver & program

728x90

Logic-2.4.9-windows-x64.exe (191.34 MB)

링크 입니다.

pulseview-0.4.2-64bit-static-release-installer.exe (42.00 MB)

Setting up Logic Analyzer 24MHz 8 Channels

I recently purchased a cheap Logic Analyzer 24 MHz 8 channel. In this article, I want to share how I set up the device to analyze signals…

medium.com

위의 링크를 참고 하였습니다.

측정하고자 하는 신호를 선택하기 위해서는, 새로운 session을 열고 아래의 빨간색 원을 클릭해 줍니다.

I2C 를 예를 들어 핀 셋팅을 하고자 한다면

핀에 대한 선택을 해 주어야 하기때문에, 프로브 모양을 클릭하여서 선택해 줍니다.

D2, D3 부분에 대해서는 일반 아날라로그를 클릭해 주면 각각의 핀으로 셋팅이 됩니다.

Data 를 눌러서 핀을 셋팅 합니다.

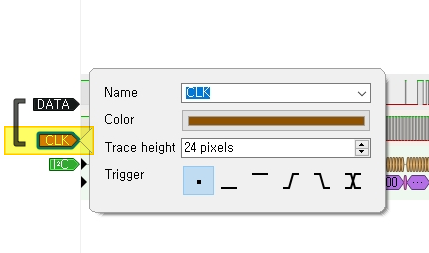

CLK를 눌러서 핀 셋팅을 합닌다.

값을 확인하기 위해서는 I2C 부분에 대한 설정을 지정해 주어야 합니다.

Logic Analyzer program

[Logic Analyzer] program

Logic Analyzer 프로그램을 저장 해 봅니다. 이전에는 오실로스코프로 하나 하나 찾았는데, 참 편리하군요. 분석하기 너무 좋습니다. 홈페이지를 찾아가서 다운받으면 최신 버전을 받을 수 있습니다

gangsanilee.tistory.com
