LED 관련

자료 정리 하면서 올려 봅니다.

ㅎㅎ 기본적인 것이지만 가끔 기억이 가물 가물 할때~!

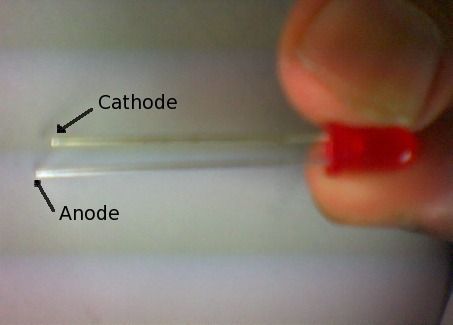

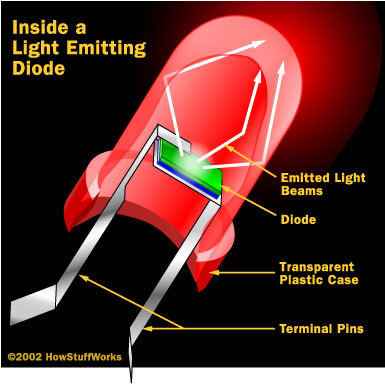

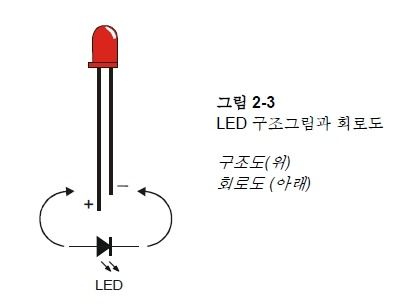

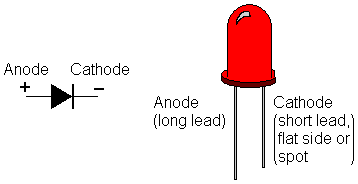

Symbol

DC Circuit

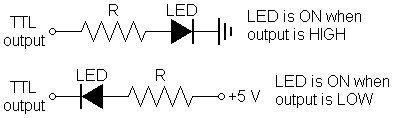

TTL Drivers

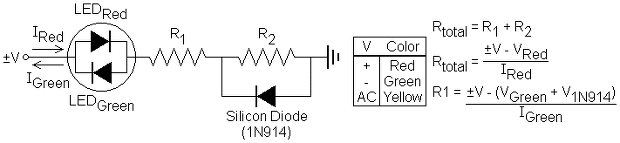

Tri-Color Circuit

Notes

Typical Forward Voltage Drop for LED (V_LED) = 1.5 V to 2.5 V

V_LED for a red LED = ~1.7 V

V_LED for a green LED = ~2.5 V



Typical Forward Voltage Drop for silicon diode (V_diode) = ~0.6 V



Typical Forward Current for LED (I_LED) = 5 mA to 20 mA



Silicon Diode Polarity
